用途：鋼鐵行業轉底爐直接還原鐵。
工作原理：高效圓筒冷卻機系列配套鋼鐵行業轉底爐直接還原鐵生產工藝，將1100℃的高溫球團在帶有傾角和導料結構的回轉筒體內旋轉，經過噴霧冷卻之后，由進料端移至出料端，球團溫度降低至300℃以下。
主要由進料裝置、筒體、支撐裝置、出料裝置、傳動裝置、密封裝置以及高效冷卻單元構成?；剞D(zhuǎn)筒體體部分、傳動部分、托輪支承部分基座根據工況按一定斜度安裝。
筒體部分：采用中部單筒兩端雙筒的新型結構形式，冷卻單元在筒體空間采用了噴霧快速冷卻降溫方式，實現物料的快速高效可控式科學降溫；
冷卻系統：包含冷卻罩、噴嘴、管道、排氣煙囪、冷卻塔、供水泵、抽水泵、工作平臺等；
主要性能及特點：
★設計不同的冷卻霧化噴頭，筒體內物料梯度降溫，提高換熱效率：
圓筒冷卻機冷卻采用噴霧汽化的強制對流冷卻，根據溫度梯度調節霧化液滴的平均索達直徑和液滴速度等參數，提高換熱效率；
★前后兩端采用雙層筒體結構，有效保護筒體以及支撐和傳動裝置，同時增大換熱面積：
冷卻機前后兩端采用雙層筒體結構，并設計專門的冷卻噴頭對雙層筒體的夾層進行冷卻，有效保護了支撐和傳動裝置，并增大了換熱冷卻面積，使結構更加緊湊合理。
★提供多種密封方式，有效防止球團氧化，保證產品質量：
圓筒冷卻機進、出料裝置與轉動筒體之間采用陶瓷纖維布＋氮氣氣壓等組合密封裝置，出料口還設計雙層氮氣氣簾密封。
★圓筒冷卻機結構緊湊，設計技術含量高，提高冷卻效率和產品品質，有效節能并降低生產成本。

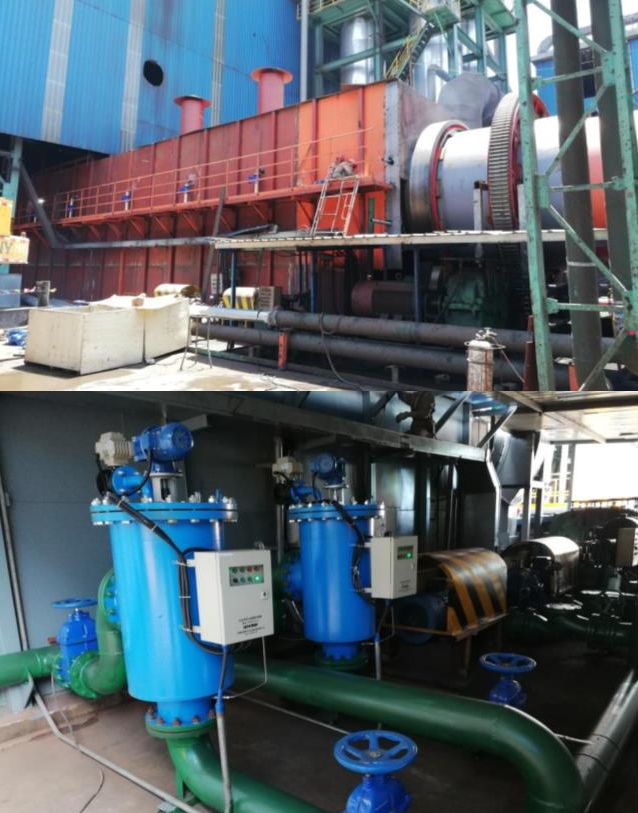

現場照片
